沖壓彎頭，又稱焊接彎頭、推制彎頭，是使用鋼管（通常是無縫鋼管）切段加熱后推制而成的。沖壓彎頭外徑與需要焊接的鋼管外徑一致，彎頭與鋼管對焊。一般情況下，沖壓彎頭不與法蘭盤直接焊接，需要加一段直管。
沖壓彎頭可分為無縫彎頭和有縫彎頭；按長度可分為短標彎頭、長標彎頭、1.5D彎頭、3D彎頭、4D彎頭、大彎等；按角度可分為45度彎頭、90度彎頭、180彎頭等。沖壓彎頭的厚度決定了使用壓力，厚度越厚，使用壓力就越大，可按與其連接的相同規格、相同材質、相同壁厚的無縫鋼管來計算，一般情況下，沖壓彎頭的厚度要比鋼管的厚度高。按材質可分為碳鋼彎頭、不銹鋼彎頭、鋁合金彎頭等。
沖壓彎頭型號通常以彎頭外徑（或鋼管外徑）來命名，型號有Φ20、Φ25、Φ32、Φ38、Φ42、Φ48、Φ51、Φ57、Φ60、Φ76、Φ89、Φ108、Φ114、Φ133、Φ140、Φ159、Φ165、Φ219、Φ273、Φ325、Φ377、Φ426、Φ478、Φ529、Φ630、Φ720、Φ820、Φ920、Φ1020等。

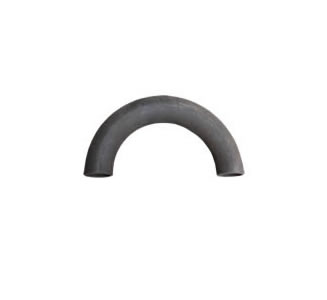

| 產品名稱 | 180°沖壓彎頭 |
| 產品材質 | 碳鋼 |
| 公稱通徑 | Φ25-219 |
| 適用介質 | 水、油、蒸氣 |
| 執行標準 | GB/T12459-2017 鋼制對焊管件 類型與參數 |
| 公稱通徑DN | 彎頭外徑 | 中心至中心 | 背部至端面 | ||
| 系列1 | 系列2 | 系列1 | 系列2 | ||
| 15 | 21.3 | 18 | 76 | 48 | 47 |
| 20 | 26.9 | 25 | 76 | 51 | 51 |
| 25 | 33.7 | 32 | 76 | 56 | 54 |
| 32 | 42.4 | 38 | 95 | 70 | 67 |
| 40 | 48.3 | 45 | 114 | 83 | 80 |
| 50 | 60.3 | 57 | 152 | 106 | 105 |
| 65 | 73.0 | 76 | 190 | 132 | 133 |
| 80 | 88.9 | 89 | 229 | 159 | 159 |
| 100 | 114.3 | 108 | 305 | 210 | 206 |
| 125 | 141.3 | 133 | 381 | 262 | 257 |
| 150 | 168.3 | 159 | 457 | 313 | 308 |
| 200 | 219.1 | 219 | 610 | 414 | 414 |
| 250 | 273.0 | 273 | 762 | 518 | 518 |
| 300 | 323.9 | 325 | 914 | 619 | 620 |
| 350 | 355.6 | 377 | 1067 | 711 | 722 |
|
400 |
406.4 | 426 | 1219 | 813 | 823 |
|
450 |
457 | 480 | 1372 | 914 | 925 |
| 500 | 508 | 530 | 1524 | 1016 | 1026 |
注：尺寸A等于尺寸O的一半。數據來源于《GB/T12459-2017 鋼制對焊管件 類型與參數》。
