氣動元件是通過氣體的壓縮或膨脹產生動力的元件，氣動配件是組成整套完整的氣動設備的配件，包括氣管、氣管接頭、氣缸、消聲器、控制閥、氣動工具等。
氣動接頭，即壓縮空氣管接頭，適用于壓力不超過10公斤的PU軟管、尼龍管等空氣用氣管的連接。氣動接頭，按連接方式，包括快插接頭、快擰接頭、卡套接頭和C式接頭。氣動接頭在氣動工具、自動化設備等領域廣泛使用。氣管快插接頭，是氣動配件中常用的接頭，由塑料本體、緊鎖套、緊鎖卡簧、脫扣、螺紋等組成，安裝時，簡單的將氣管插入到接頭中即可使用，不使用時，按住脫扣，即可將氣管拔出，簡單便捷。

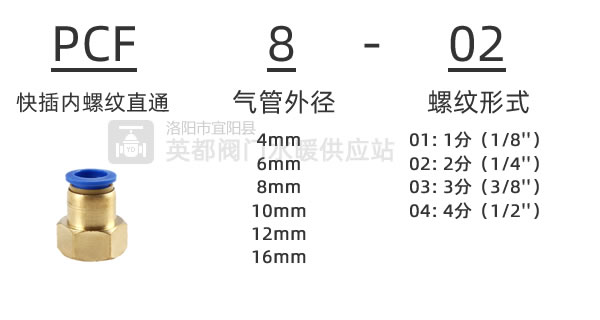

PCF氣動快插螺紋直通，一頭為快插接頭，用于連接氣管，另一頭為內絲螺紋接頭，用于連接設備、控制閥、氣缸等。
| 產品名稱 | PCF氣動快插內螺紋直通 |
| 產品型號 | PCF |
| 高使用壓力 | 1.32MPa |
| 正常使用壓力 | 0-0.9MPa |
| 工作介質 | 潔凈的壓縮空氣 |
| 工作溫度 | 0-60℃ |
| 使用軟管 | PU軟管、尼龍管 |
| 螺紋形式 | M5 | M6 |
01 |
02 | 03 | 04 |
| 英寸規格 | - | - | 1/8 | 1/4 | 3/8 | 1/2 |
| 通俗叫法 | - | - | 一分 | 二分 | 三分 | 四分 |
|
絲扣外徑 |
5mm | 6mm | 約9.5mm | 約12mm | 約16mm | 約20mm |
注：一分、二分、三分、四分的絲扣，與絲扣管件和閥門的絲扣標準一致。
